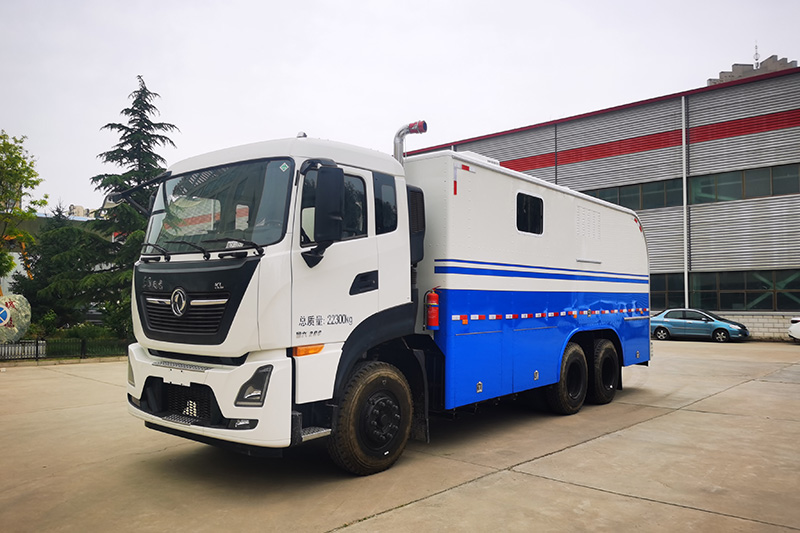

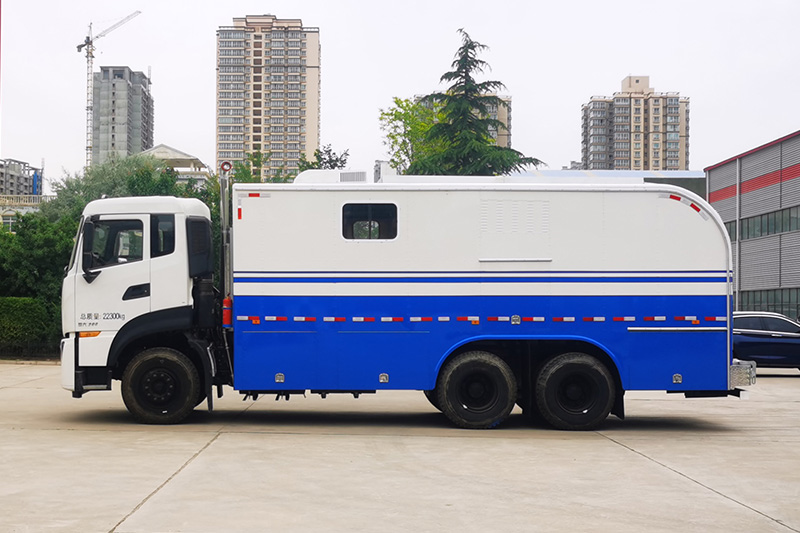

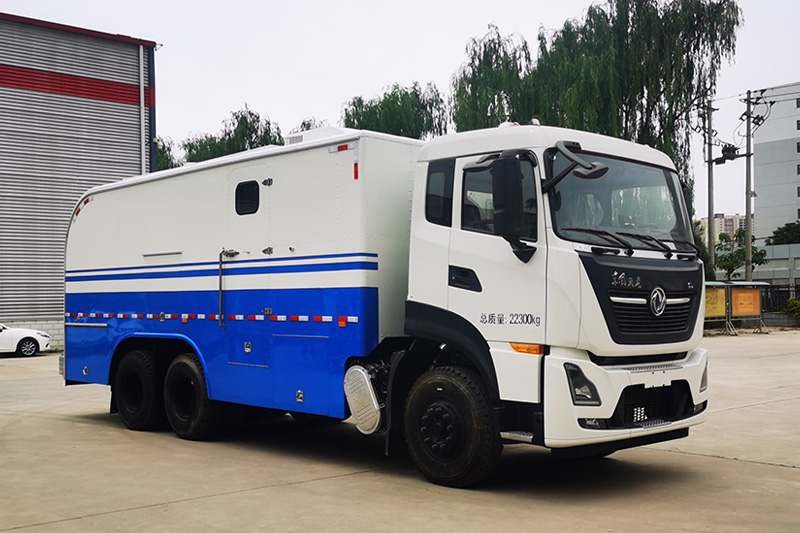

LC5220TCJ测井车采用东风DFH1250D4二类底盘,6*4驱动,单排座驾驶室,东风康明斯发动机D6.7NS6B290;滚筒形式配备有同轴双滚筒、前后双滚筒形式,绞车采用全液压传动方式;车厢整体采用钢骨架,直纹不锈钢板,喷砂铝合金板铆接而成;操作舱六面进行保温处理,并安装暖气系统及车载顶置双温空调,工作环境舒适;外部面漆采用进口杜邦漆,能够在恶劣环境下保持持久良好的外观。该车型是目前国内各油田测井作业设备的最佳选择之一。
序号
项目
描述
1
底盘
东风 二类国六汽车底盘(底盘可选)
2
整车外形尺寸(长×宽 高× )(mm)
9630×2550×3730
3
轴距(mm)
4350+1350
4
总质量(kg)
22300
6
最高车速(km/h)
90
7
额定载客(含驾驶员)(人)
3人
8
接近角/离去角(°)
20/13
9
底盘动力(HP)
290
10

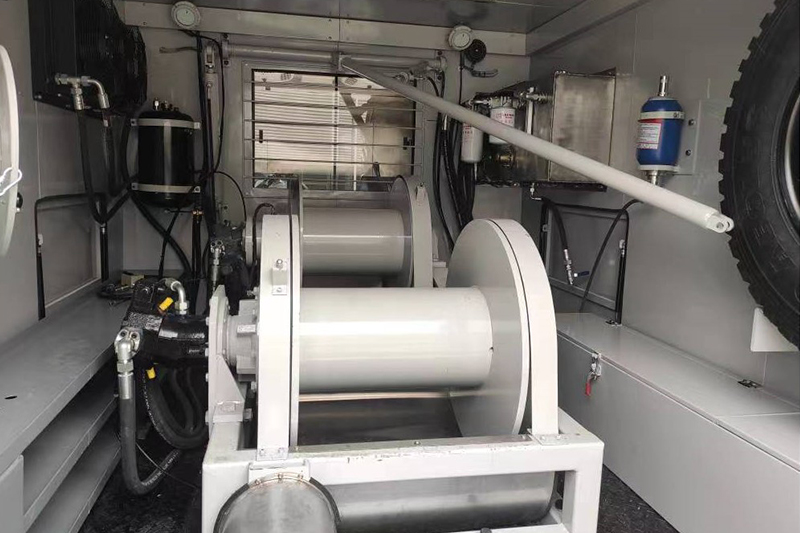

滚筒容量配置
6000m(φ11.8)/ 8000m(φ8.0)电缆5000 m(φ11.8 )+8000 m (φ5.6 )电缆7500 m(φ5.6)+钢丝7500 m (φ3.2)
11
提升速度
30-8000(m/h)
12
提升能力
50kN(Φ11.8mm电缆)、25kN(Φ5.6mm电缆)
13
传动形式
全液压驱动/液压链传动
14
液压系统
力士乐/Danfoss
15
计量系统
秦油/西安方元
16
发电机
配8K柴油发电机
17
空调
Coleman/小天鹅
