钢丝绳作业车

< >

一体化试井车

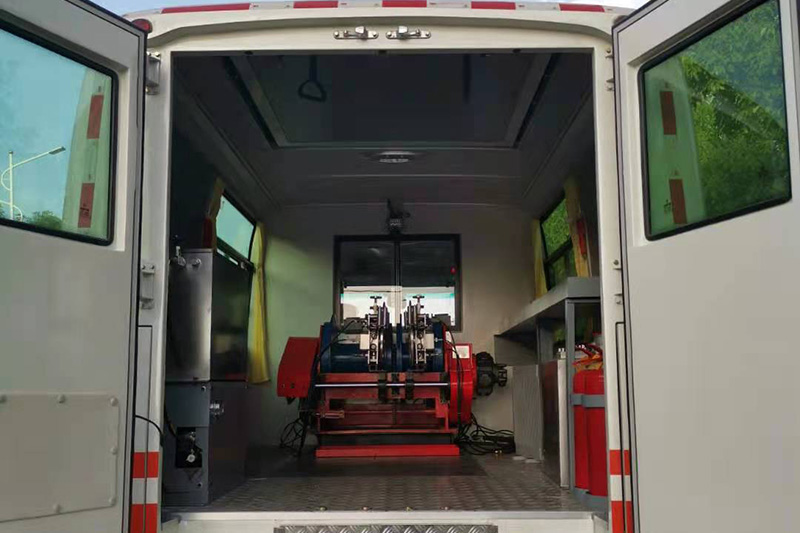

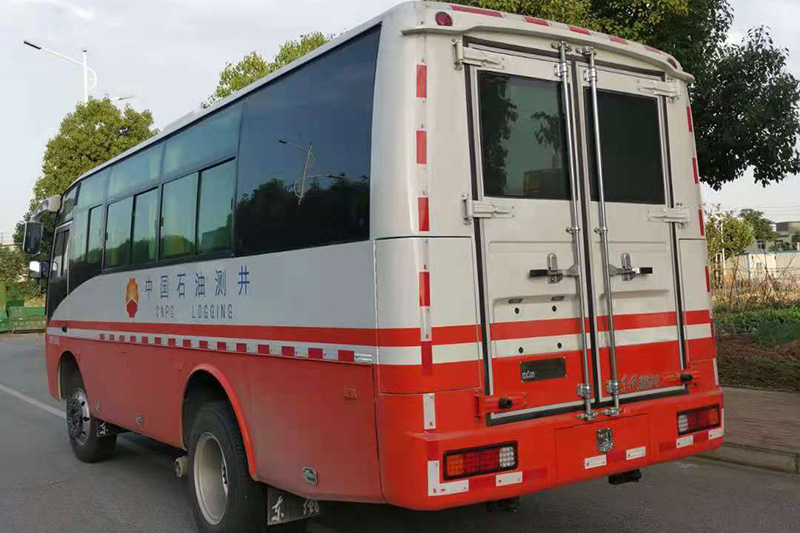

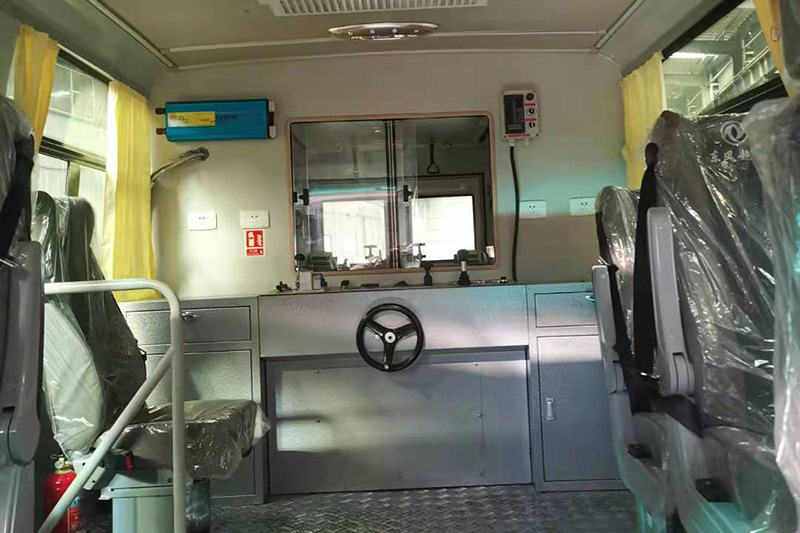

LC5110TXJ整车采用东风汽车公司生产的EQ6752ZTV型客车改装,4×2驱动,轴距3800mm,配东风康明斯D6.7NS6B230柴油发动机,功率:138kw,国Ⅵ排放标准;配备绞车操作台、电控箱,绞车系统等。该车型是目前国内各油田测试作业车的最佳选择之···

LC5110TXJ整车采用东风汽车公司生产的EQ6752ZTV型客车改装,4×2驱动,轴距3800mm,配东风康明斯D6.7NS6B230柴油发动机,功率:138kw,国Ⅵ排放标准;配备绞车操作台、电控箱,绞车系统等。该车型是目前国内各油田测试作业车的最佳选择之一。

基本配置

序号

项目

参数

1

绞车

   (选配)

容量

单滚筒(可拆卸):≤8000m(Φ2.0-Φ3.2mm钢丝)/5000m(Φ5.6电缆)

2

(同轴)双滚筒:≤6000m(Φ2.4钢丝)与≤5000m(Φ3.5电缆)

3

提升能力

25kN(Φ5.6mm电缆)

4

10kN(Φ2.4mm钢丝)

5

15kN(Φ3.5mm电缆及Φ3.5mm钢丝)

6

提升速度

300-12000(m/h)

7

传动形式

全液压驱动/液压链传动

8

底盘型号

EQ6752ZT6D

9

驱动形式

4x2

10

外形尺寸

7510×3415×2410(mm)

11

轴距

3800(mm)

12

发动机

型号

D4.0NS6B195

13

功率

138kW/2400(r/min)

14

最大扭矩

730N·m/(1300-1600)(r/min)

15

变速箱

Dt0690

16

整备质量

10200(kg)

17

满载质量

10590(kg)

18

最高车速

90(km/h)

19

接近角

25°

20

离去角

16°

技术参数

单滚筒容量与钢丝或电缆直径对照表

序号

钢丝或电缆直径(mm)

滚筒容量(m)

1

5.6

4500

2

4.0

9000

3

3.5

11000

4

3.2

13000

5

2.8

17000

6

2.4

24000

双滚筒容量与钢丝或电缆直径对照表

序号

钢丝或电缆直径(mm)

大滚筒容量(m)

小滚筒容量(m)

1

5.6

5500

/

2

4.0

10000

/

3

3.5

14000

/

4

3.2

16000

5500

5

2.8

/

7100

6

2.4

/

9700
