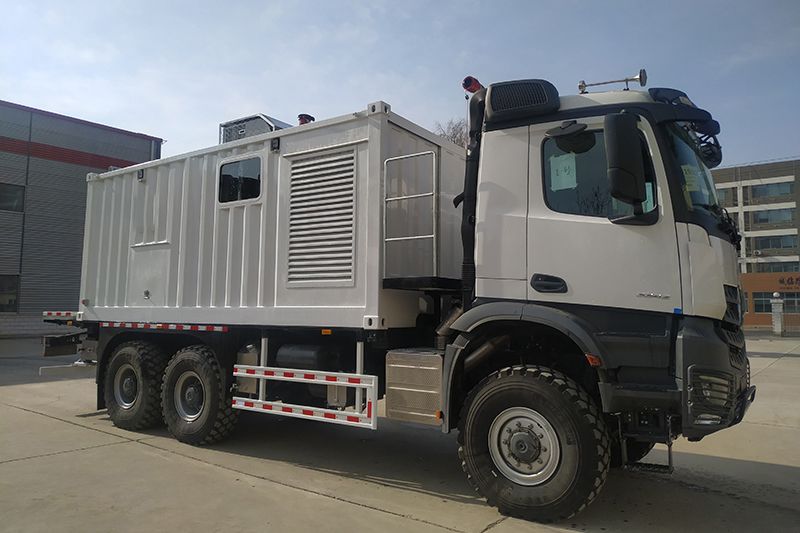

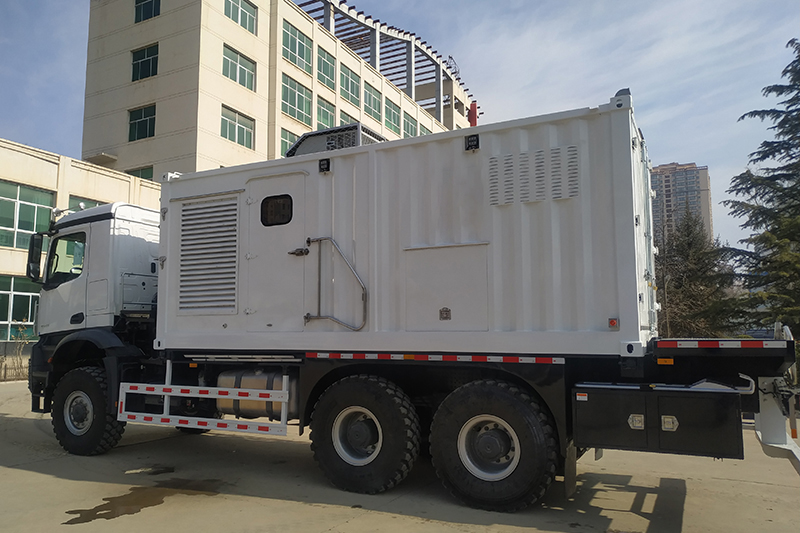

LC5252TCJ测井⻋采⽤奔驰6x6全驱动越野底盘，动⼒强劲，越野能⼒强；双动⼒源驱动绞⻋，撬体可以在底盘上作业，也可以单独作业；液压传动系统选⽤Rexroth泵⻢达组成的闭式液压回路，并配⼤功率⾏星减速器，使绞⻋传动平稳，测试速度范围⼤，质量稳定可靠，能够满⾜不同试井速度的要求；绞⻋油泵控制采⽤双⼿柄液控形式，结构简单，质量可靠，操作轻便灵活；设备主要⽤于油⽓井钢丝震击、投捞、试井等作业。
整车 | 外形尺寸 | 长×宽×高：11000×2500×4100mm |
总质量 | 25000kg | |
整备质量 | 23000kg | |
结构形式 | 车载撬式 | |
底盘 | 型号 | Mercedes-Benz Arocs 3342E3（底盘可选） |
驱动形式 | 6x6 | |
马力 | 310kW（422hp）/ 2100N·m | |
排放 | 欧Ⅲ排放标准（排放依据国家标准执⾏） | |
前排乘员 | 2人 | |
撬体 | 布局 | 三舱结构 |
液压系统 | 泵和马达品牌 | REXROTH |
控制形式 | 液压控制 | |

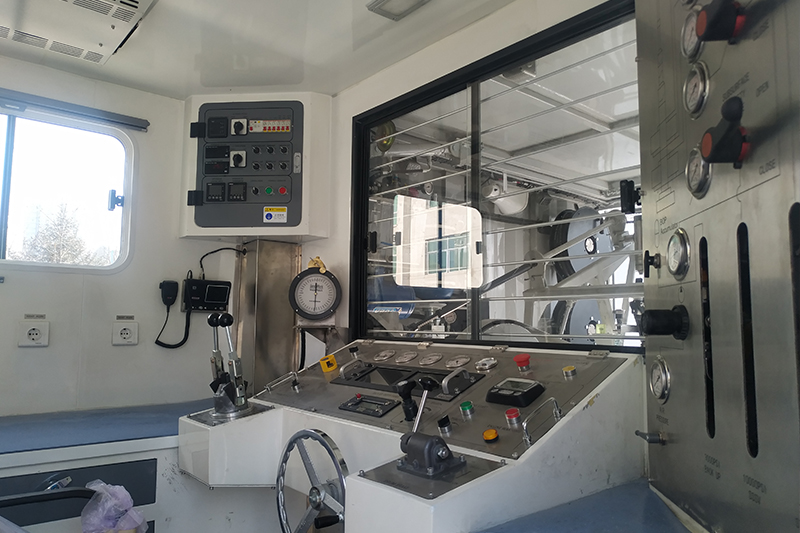

手柄形式 | 双杆手柄 | |

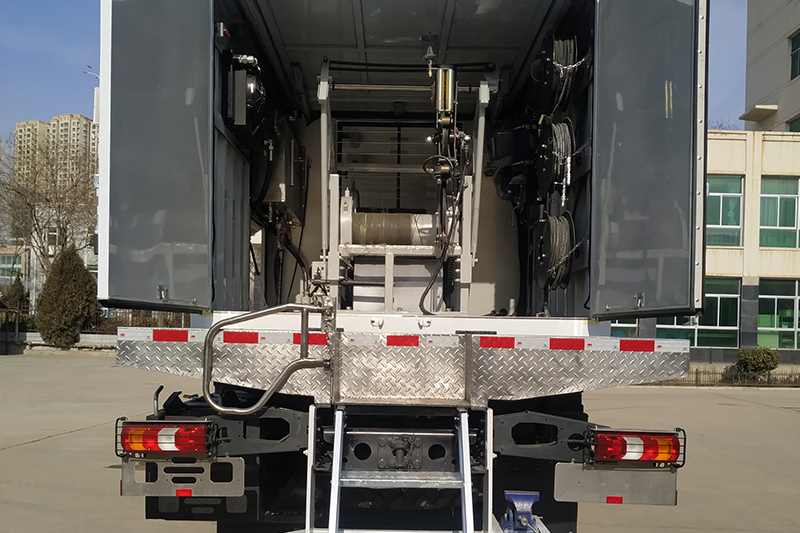

绞车总成 | 滚筒容量 | 滚筒Ⅰ： 0.108〞钢丝，30000ft |
滚筒Ⅱ： 0.125〞钢丝，30000ft | ||
滚筒Ⅲ： 3/16〞 钢丝，20000 ft | ||
滚筒最大拉力 | 滚筒Ⅰ： 0.108〞钢丝，2000LBS | |
滚筒Ⅱ： 0.125〞钢丝，3300LBS | ||
滚筒Ⅲ： 3/16〞 钢丝，4000LBS | ||
滚筒提升速度 | 0.108〞〜0.125〞钢丝120〜24000m/h,3/16〞编织钢丝120-24000m/h(震击、投捞） | |
发动机 | 型号 | CATERPILLAR C7.1 /Cummins QSB3.9-C110-30 |
最大功率 | 129KW@2200RPM/81kW@2200 rpm | |
柴油箱容积 | 150L | |
电气系统 | 直流24V | 来自蓄电池 |
交流220V/50Hz | 来自液压发电机或外接电源 | |
发电机参数 | 10KVA/220V/50Hz | |
直流24V用电设备 | 外部左右侧泛光灯4*26W | |
动力舱灯、绞车舱灯、滚筒灯5*12W | ||

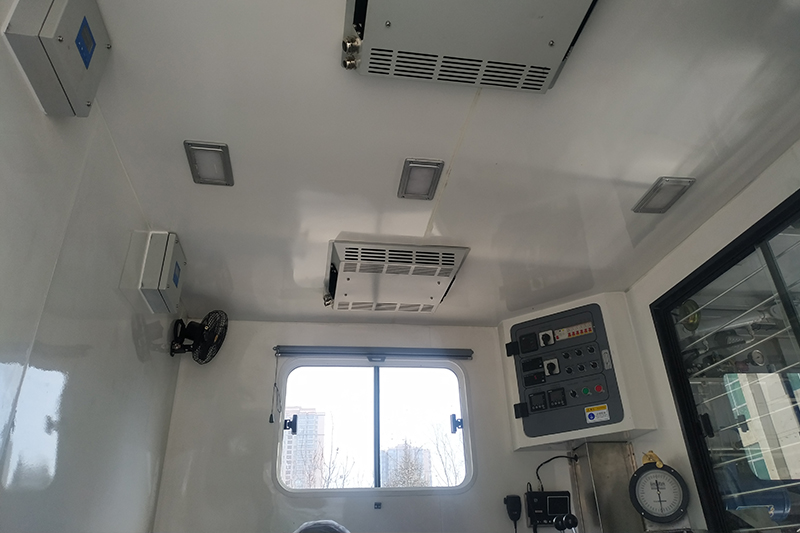

操作舱直流灯2*8W | ||
井口防爆灯2*50W | ||
液压油散热风机460W | ||
计量面板、电动阀、仪表、风扇 | ||
交流220V/50Hz用电设备 | 操作舱照明灯1*9W | |
井口防爆灯2*40W | ||
绞车舱灯2*12W | ||
空调2*2.2kw | ||
插座 | ||
井控系统 | BOP | 压力3000psi |
STUFFING BOX | 压力3000psi | |
SSSV | 压力10000psi |
