测吊一体化作业车

< >

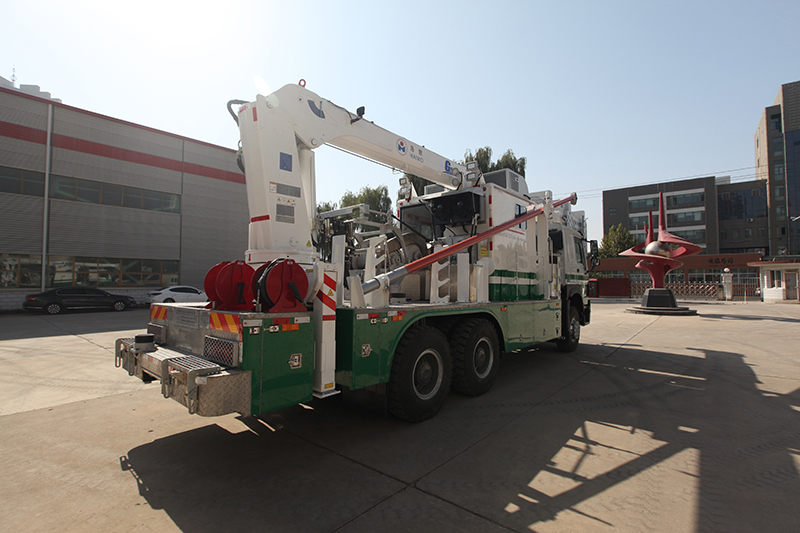

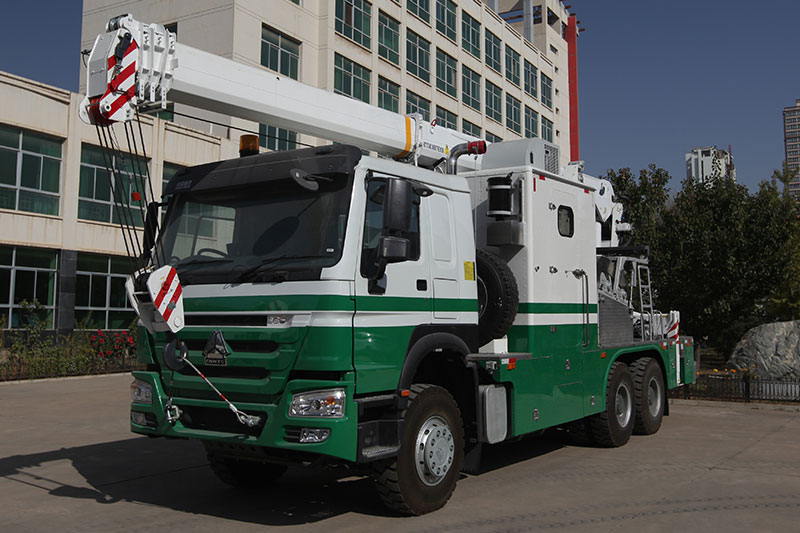

测试井架车LC5251TCS

海狮牌LC5251TCS测试井架车较常规生产测试车减少了配套车辆和操作人员,节约了人工、油料、维修、运行等生产成本。不仅降低了交通安全风险,提高了施工作业效率,真正实现了一车多用。

海狮牌LC5251TCS测试井架车较常规生产测试车减少了配套车辆和操作人员,节约了人工、油料、维修、运行等生产成本。不仅降低了交通安全风险,提高了施工作业效率,真正实现了一车多用。

产品特点

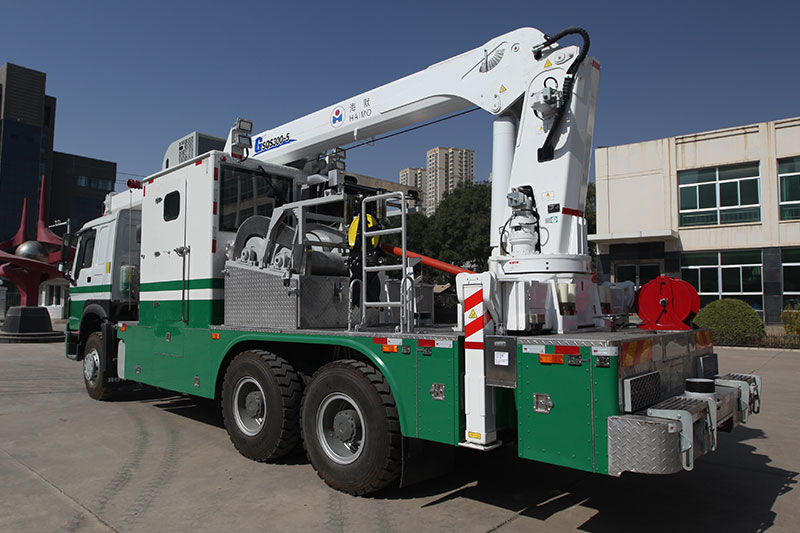

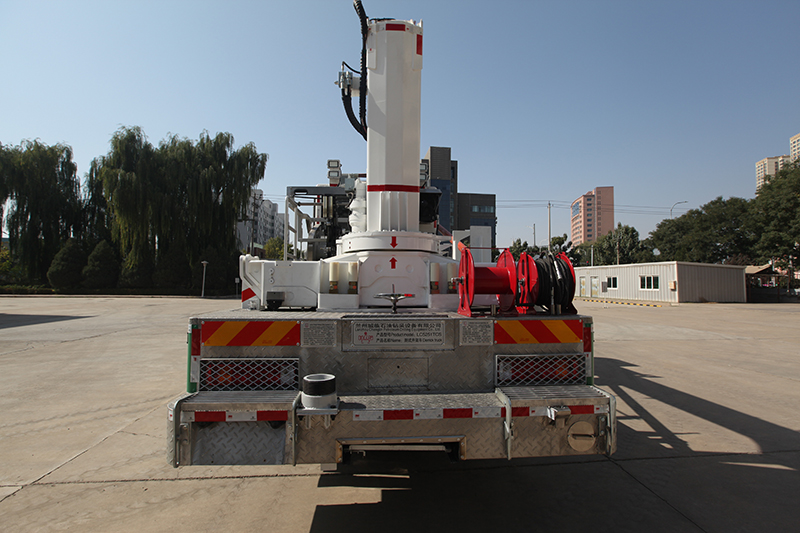

  • 随车起重机在设备后端居中设置,整车左右重心在中心线上,保证行车安全。

  • 采用12T吊机并配有H型双支腿,作业幅度、作业高度可满足不同地区试井需求。

  • 本设备的传动系统选用进口泵、马达、减速机,计量系统选用国际知名品牌。

  • 适用气井高速震击作业、水井钢丝试压、投捞等作业。

基本配置

项目

参数

绞车

容量

双滚筒结构,钢丝7500m(Φ2.8mm),钢丝7500m(Φ3.2mm)

提升能力

4400lbs(20kN)

提升速度

钢丝0-24000m/h(震击、投捞)

传动形式

取力器+液压系统+减速器+链条

液压系统

exroth/DANFOSS

计量系统

benchmark/ASEP

防爆

可防爆 耐⾼温

井⼝接制系统

可控制双闸板防喷器和防喷盒

发电机

哈里森10Kw或其它

底盘

重汽ZZ1257N4647-B1(豪沃底盘)

驱动形式

6*4

乘员人数

2人

整车外形尺寸

长*宽*高 10400mmx2520mmx4046mm

轴距

4600mm+1350mm

发动机

型号

WD615.69

功率

246Kw/2200千瓦/转每分钟

最大扭矩

1350/1100~1600

变速箱

HW19709XST

整备质量

25t

最高车速

80km/h

接近角

17°

离去角

14°

技术参数

序号

 项目

参数

1

最大起升力矩

330kN • m

2

基本臂最大起升重量

12t

3

最大伸臂长度

21m

4

最大起升高度

21.6 m

5

最大作业半径

20 m

6

起重机自重

4.75t

7

起重机最大工作压力

26Mpa

8

液压系统额定流量

63+40  L/min

9

起升速度

12m/s

10

操作方式

手动/车辆右后侧站立操纵

11

支腿结构形式

双腔伸缩方箱支腿

12

回转范围

360°全回转

13

安全装置

过载保护(卸荷)、过卷保护(卸荷)、溢流阀、起升平衡阀、回转平衡阀、变幅平衡阀

14

起升机构

单起升机构,为液压马达+行星机构(常闭制动)

15

吊钩安放位置

驾驶室前

16

伸缩臂

1节基本臂和4节伸缩臂组成,同步伸缩
