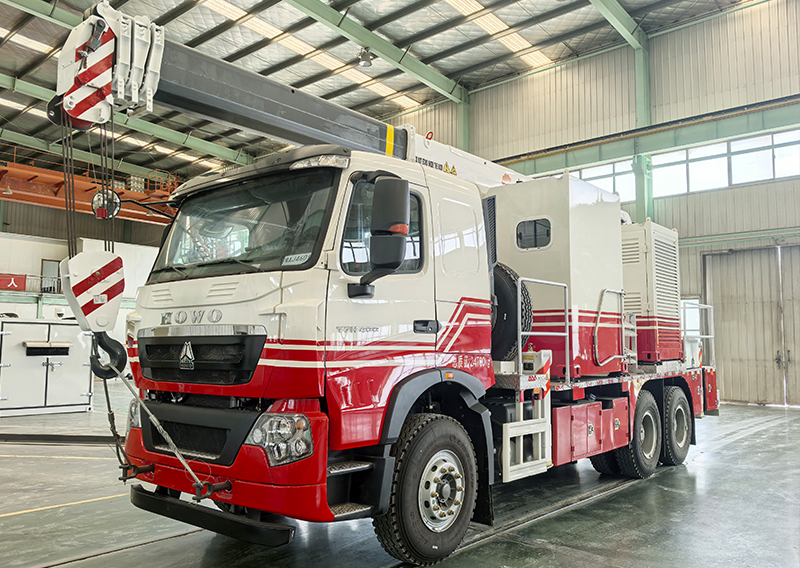

海狮牌LC5252TCS测试井架车较常规生产测试车减少了配套车辆和操作人员，节约了人工、油料、维修、运行等生产成本。不仅降低了交通安全风险，提高了施工作业效率，真正实现了一车多用。

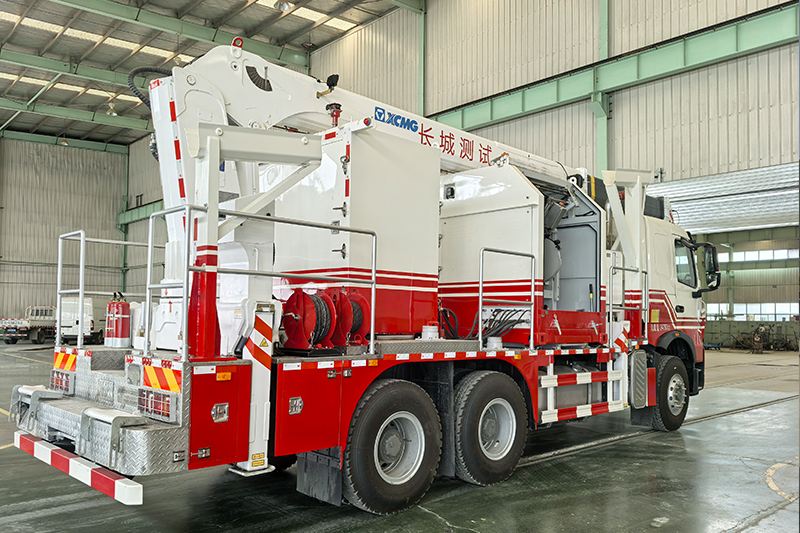

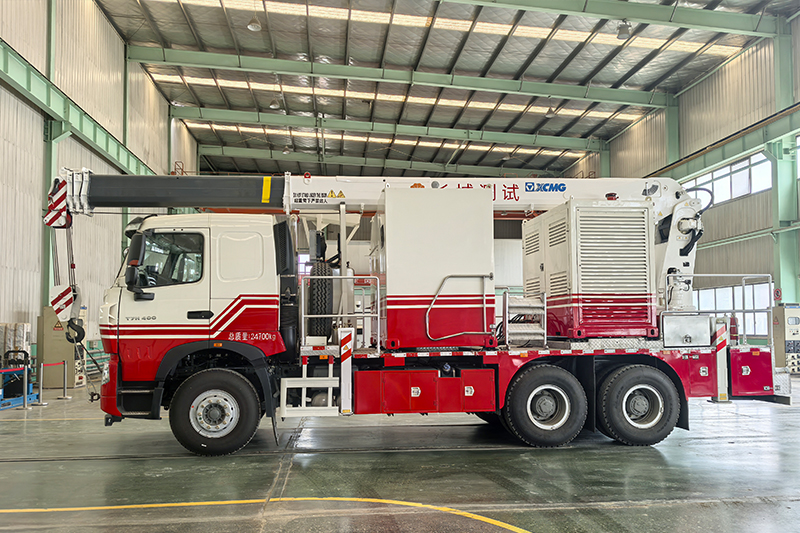

随车起重机在设备后端居中设置，整车左右重心在中心线上，保证行车安全。采用13T吊机并配有H型四支腿，作业幅度、作业高度可满足不同地区试井需求。本设备动力撬和绞车操作撬独立且标准化设计，实现多套撬体互换使用。撬体可以在车辆平台上进行测试作业，也可以将撬体整体吊装到地面完成测试作业。本设备的传动系统选用进口泵、马达、减速机，计量系统选用国际知名品牌。适用气井高速震击作业、水井钢丝试压、投劳等作业。
整车 | 外形尺寸 | 长×宽×高：10050×2500×3950mm |
总质量 | 25000kg | |
整备质量 | 24470kg | |
结构形式 | 车载撬式 | |
底盘 | 型号 | 重汽ZZ1257N464HF1 |
驱动形式 | 6x4 | |
马力 | 294kW/ 1900rpm | |
排放 | 国Ⅵb排放标准 | |
前排乘员 | 2人 | |
随车起重机 | 额定起重量 | 13吨 |
最大工作幅度 | 21.2米 | |
最高工作高度 | 22米 | |
撬体 | 布局 | 分体撬 |
材料及成型 | 碳素结构钢焊接 | |
附件 | 不锈钢门锁 | |
3C钢化玻璃窗户 | ||
标准集装箱锁 | ||
液压系统 | 泵和马达品牌 | Rexroth |
控制形式 | 液压控制 | |
绞车总成 | 滚筒容量 | 0.16〞钢丝，25000ft |
滚筒最大拉力 | 4400lbs | |
滚筒线速度 | 0-18000m/h | |
发动机 | 型号 | CumminsB3.9CS4 110C |
最大功率 | 81KW@2500RPM | |
柴油箱容积 | 180L | |
电气系统 | 直流24V | 来自蓄电池 |
直流24V用电设备 | 外部泛光灯1*26W | |
动力舱灯、绞车舱灯、滚筒灯3*12W | ||
操作舱直流灯1*8W | ||
井口防爆灯2*50W | ||
液压油散热风机300W | ||
计量面板、电磁阀、仪表、风扇 | ||
PCE | 控制双闸板BOP | 压力3000psi |
控制STUFFING BOX | 压力3000psi | |
计量系统 | 深度 | 机械+电子 |
张力计 | 液压+电子 | |
MP20 | 20吋计量轮，适用投捞、震击钢丝作业 |
